Die WPB 6025 CE-Serie wird hauptsächlich für die Bearbeitung von Rundrohren, Vierkantrohren und anderen Arten von Produkten mit Sonderformen.
Modell :
WPB 6025Wiederholgenauigkeit der Linearachsenposition :
±0.03mmMaximale Geschwindigkeit der Linearachse :
98m/minMaximale Geschwindigkeit der Drehachse :
100rpmWiederholgenauigkeit der Drehachsenposition :
8 arc-minRohrdurchmesserbereich :
Φ20-219mm □20-220mmMaximale Verarbeitungskapazität :
45kg/mFasenschneiden :
optionalBetriebssystem :

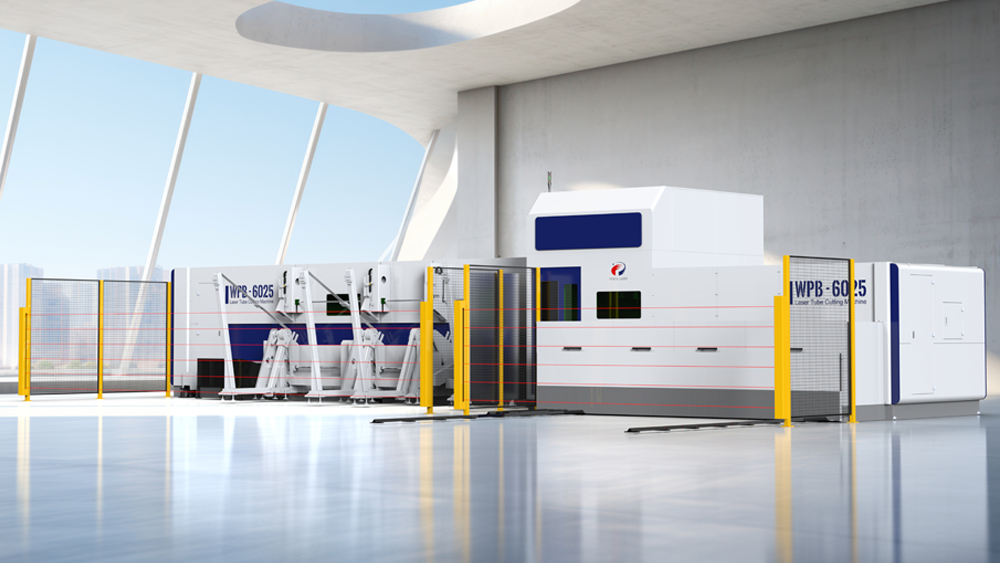

Smart managerLaser-Rohrschneidemaschine der WPB 6025 CE-Serie

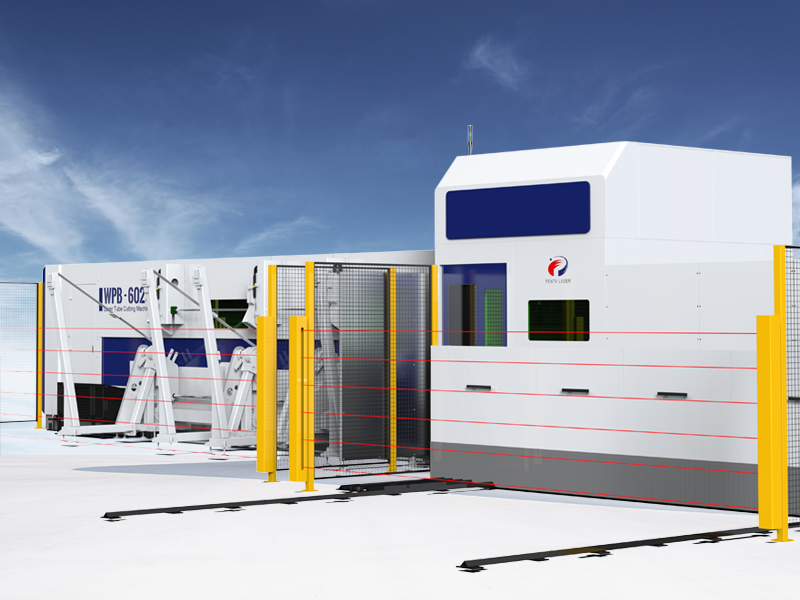

Die Laser-Rohrschneidemaschine der WPB 6025 CE-Serie ist für das Schneiden mittelschwerer Rohre konzipiert. Sie verfügt über eine speziell angepasste große Öffnung und ein seitlich hängendes Hochleistungsfutter mit einer maximalen Tragkraft von 270 kg. Die Maschine ist standardmäßig mit einem halb-/vollautomatischen Ladesystem ausgestattet. Die Ladestütze ist mit einer Vorrichtung mit hoher Klemmkraft ausgestattet, um die Zentrierung der Rohrbeladung zu gewährleisten. Die Ladeseite wird von einer servogesteuerten, schwimmenden Stütze gestützt, die Entladeseite von einer servogesteuerten, flachen, schwimmenden Stütze. Die Fasenschneidefunktion ist optional. Entspricht den CE/UL-Designstandards in Europa und den USA. Der vollständig abgedichtete Schneidbereich mit dreifacher Sicherheitsverriegelung gewährleistet absolute Sicherheit für Elektromechanik und Laser.
Besonderheit

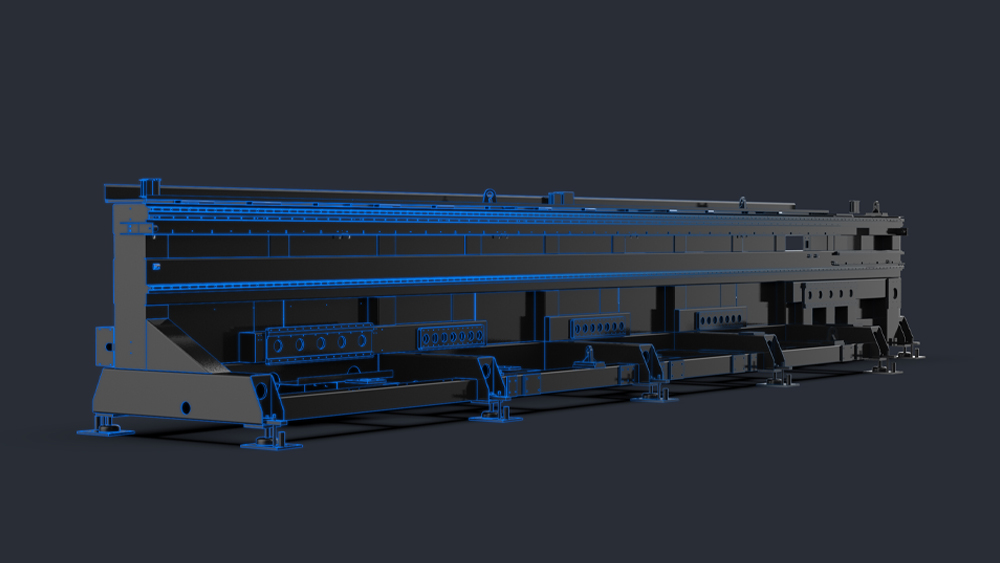

Seitlich montierte Bettstruktur
Der L-förmige Bettrahmen für mittlere Beanspruchung ist solide, stabil und äußerst langlebig und hat eine maximale Tragfähigkeit von bis zu 270 kg.

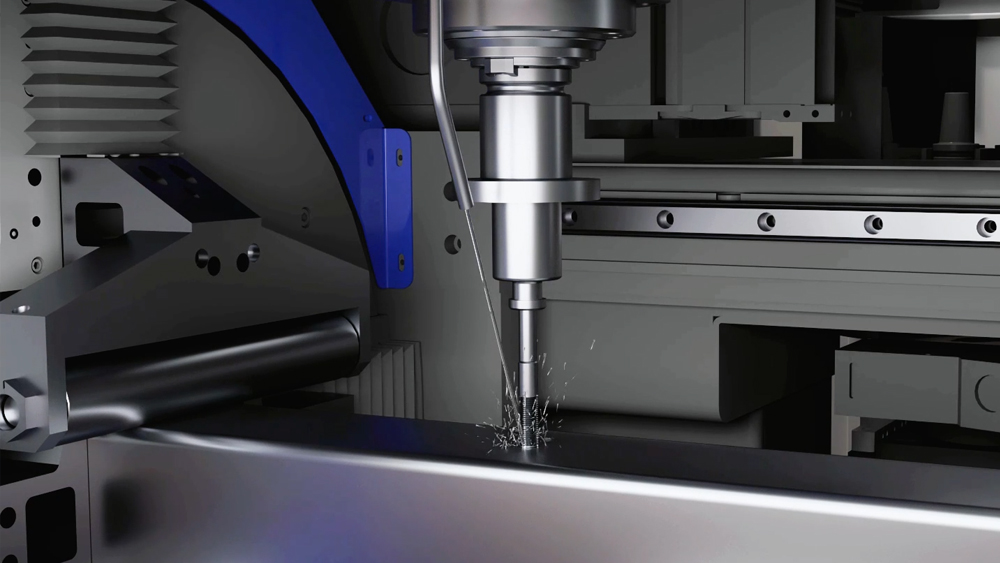

Bohr- und Gewindeschneidfunktion
EAusgestattet mit einer Bohr- und Gewindeschneidfunktion für Kohlenstoffstahlmaterialien, unterstützt Gewinde von M4 bis M10 mit stabiler Präzision und Effizienz.
Fasenschneiden
Die Fasenschneidefunktion kann optional konfiguriert werden und ermöglicht eine präzise Kantenvorbereitung für das Rohrschweißen und andere anspruchsvolle Fertigungsanforderungen.
Kurzmaterial-Entladesystem
Optionales Förderplattformsystem für Kurzmaterial. Es ermöglicht die getrennte Entladung von Lang- und Kurzmaterial und sorgt so für einen effizienten Prozess. und zeitsparend.

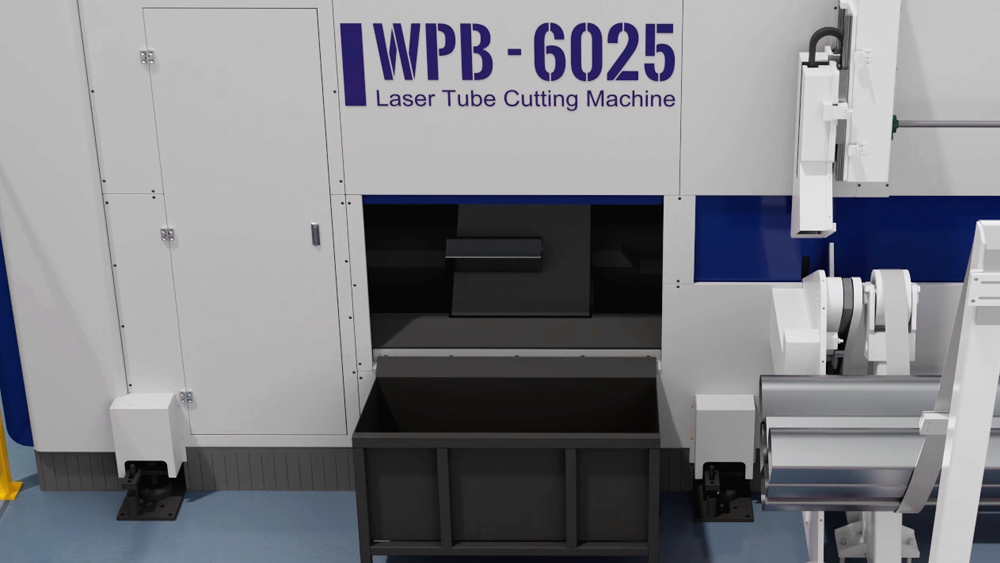

Entladen von Rückständen
Automatisches Entladen der nach dem Schneiden anfallenden Rückstände, wodurch ein unterbrechungsfreier Ladebetrieb ermöglicht wird.
Betriebssoftware
■Die neueste Version von Smart Manager ist eine in Europa entwickelte CNC-Software, die für die nahtlose Integration mit italienischen CNC-Systemen konzipiert ist. Sie verfügt über eine erweiterte Laserschneiddatenbank, die eine Echtzeitanpassung der Schneidparameter ermöglicht, um eine optimale Schnittqualität zu erzielen.
■Der neue Algorithmus ermöglicht eine schnellere Reaktion.
■Das System unterstützt die Konfiguration von bis zu 15 Ebenen mit Schnittparametern und 25 Ebenen mit Perforationsmethoden.
Schnittprobe
